工作原理

背压阀是通过弹簧的弹力来工作的。在泵排出冲程，液体顶开隔膜，通过背压阀；在泵的吸入冲程，在弹簧的作用下，隔膜关闭通道，使泵与背压阀之间保持一定的压力。在排液口低于溶液箱液位时，泵停止工作后，管路会形成虹吸管，液体可能通过泵的单向阀，形成泄露，安装背压阀后可自动关闭管路，使之不能形成虹吸管。

特点
为背压阀的两端管路提供压力差
防止液体虹吸或自流
与脉动阻尼器配合使用减小水锤对系统的危害
压力可调，使用方便
耐腐蚀隔膜密封，无泄漏
压力调节部分与过流部分由隔膜隔离的结构，使用寿命长
多种过流材质可选，满足不同腐蚀性液体的需要

型号编制说明
ADE-BV-P15/0.3-R
ADE--艾迪尔
BV--背压阀
P--PVC；S--304；SS--316L；D--PVDF；C--碳钢
15--接口口径（DN）
0.3--背压压力（MPa）
R--联接方式（R：螺纹；F：法兰；B：由令）

尺寸规格表

规格型号	材质	公称通径	设定压力	联接方式	尺寸D*Hmm
ADE-BV-P6/0.3-R	塑料	DN6	0.1-0.3	Rc1/8”
ADE-BV-P8/0.3-R	塑料	DN8	0.1-0.3	Rc1/4”
ADE-BV-P10/0.3-R	塑料	DN10	0.1-0.3	Rc3/8”
ADE-BV-P15/0.3-R	塑料	DN15	0.1-0.3	Rc1/2”
ADE-BV-P20/0.3-R	塑料	DN20	0.1-0.3	Rc3/4”
ADE-BV-P25/0.3-R	塑料	DN25	0.1-0.3	Rc1”
ADE-BV-P32/0.3-R	塑料	DN32	0.1-0.3	Rc1-1/4”
ADE-BV-P40/0.3-R	塑料	DN40	0.1-0.3	Rc1-1/2”
ADE-BV-P50/0.3-R	塑料	DN50	0.1-0.3	Rc2”
ADE-BV-P65/0.3-R	塑料	DN65	0.1-0.3	Rc2-1/2”
ADE-BV-P80/0.3-R	塑料	DN80	0.1-0.3	Rc3”
ADE-BV-P100/0.3-R	塑料	DN100	0.1-0.3	Rc4”
ADE-BV-S6/0.3-R	金属	DN6	0.1-0.3	Rc1/8”
ADE-BV-S8/0.3-R	金属	DN8	0.1-0.3	Rc1/4”
ADE-BV-S10/0.3-R	金属	DN10	0.1-0.3	Rc3/8”
ADE-BV-S15/0.3-R	金属	DN15	0.1-0.3	Rc1/2”
ADE-BV-S20/0.3-R	金属	DN20	0.1-0.3	Rc3/4”
ADE-BV-S25/0.3-R	金属	DN25	0.1-0.3	Rc1”
ADE-BV-S32/0.3-R	金属	DN32	0.1-0.3	Rc1-1/4”
ADE-BV-S40/0.3-R	金属	DN40	0.1-0.3	Rc1-1/2”
ADE-BV-S50/0.3-R	金属	DN50	0.1-0.3	Rc2”
ADE-BV-S65/0.3-R	金属	DN65	0.1-0.3	Rc2-1/2”
ADE-BV-S80/0.3-R	金属	DN80	0.1-0.3	Rc3”
ADE-BV-S100/0.3-R	金属	DN100	0.1-0.3	Rc4”


多种材质可选：
塑料：PVC，PP，PTFE，PVDF
金属：304，316L，碳钢，哈氏合金

注：介质温度：金属材质为-18～90℃，PVC材质-18～60℃
    以上型号及参数仅供参考，购买时请咨询我公司
可根据客户要求定制

 尺寸规格表

规格型号	材质	公称通径	设定压力	联接方式	尺寸D*Hmm

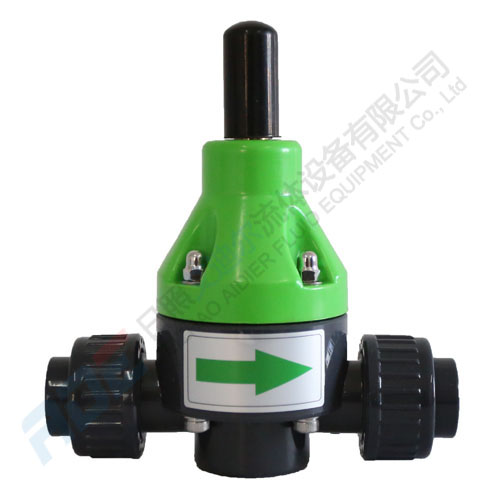

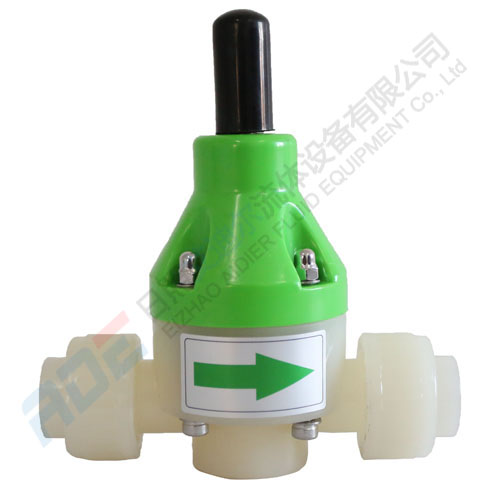

ADE-BV-P15/0.3-B	塑料	DN15	0.1-0.3	Rc1/2”
ADE-BV-P20/0.3-B	塑料	DN20	0.1-0.3	Rc3/4”
ADE-BV-P25/0.3-B	塑料	DN25	0.1-0.3	Rc1”
ADE-BV-P32/0.3-B	塑料	DN32	0.1-0.3	Rc1-1/4”
ADE-BV-P40/0.3-B	塑料	DN40	0.1-0.3	Rc1-1/2”
ADE-BV-P50/0.3-B	塑料	DN50	0.1-0.3	Rc2”




序号	名称	序号	名称
1	阀帽	9	弹簧
2	调节螺栓	10	支撑盘
3	锁紧螺母	11	膜片
4	螺母	12	下阀体
5	垫圈	13	O形圈
6	上阀体	14	活接螺母
7	钢球	15	承插接头
8	弹簧压盘	16	螺栓













多种材质可选：
塑料：PVC，PVDF

注：以上型号及参数仅供参考，购买时请咨询我公司
可根据客户要求定制
