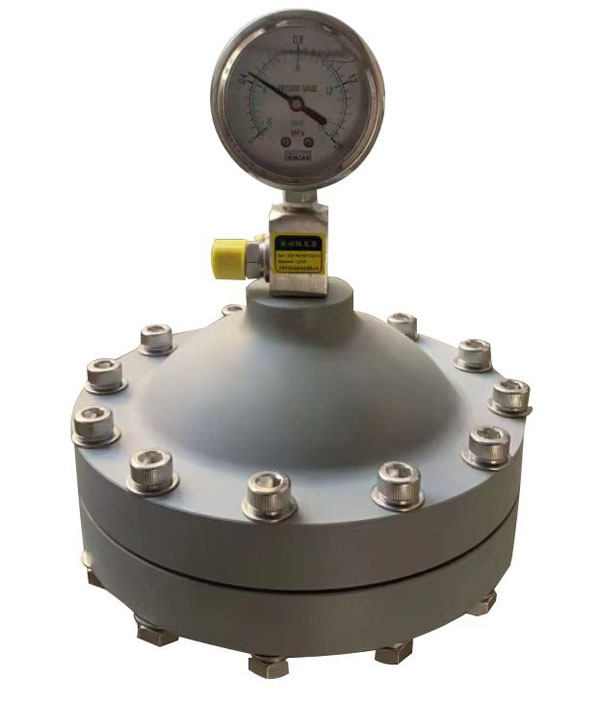

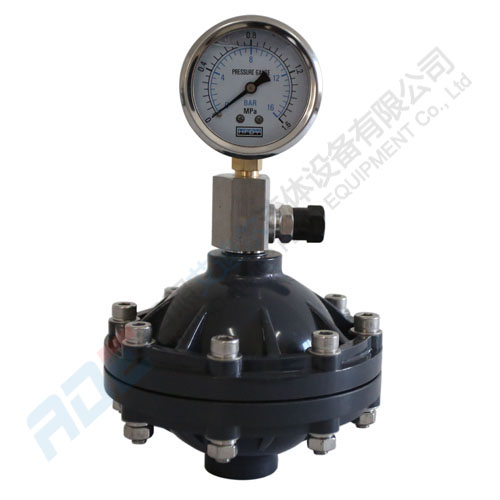

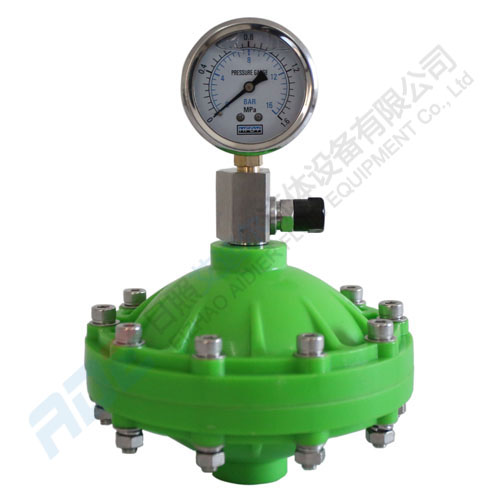

脉动阻尼器(隔膜式)

脉动阻尼器又称缓冲器、脉冲阻尼器、均流器、蓄能器。是消除管路内往复泵引起的脉动和水锤现象的装置。
 工作原理
脉动阻尼器是利用腔内气体的可压缩性,存储和释放液体,达到减小管路中压力和流量波动的目的。在泵的排出冲程,脉动阻尼器内气体被压缩,液体量增加,这就把泵排出的一部分液体存入脉动阻尼器,消减了流量峰值;在泵的吸入冲程,脉动阻尼器内气体膨胀,液体量减少,增加管路流量谷值,从而减小了管路的流量脉动。

特点
减少水锤对系统的危害
减小压力波动对管路元器件的冲击
减小管路震动,降低系统噪音
为容积泵创造良好的工作环境并改善泵的工作性能
和背压阀配合使用,改善系统工作环境,提高精度
利于流量计等其他计量仪器读数稳定
平稳连续的向投加点输送介质
多种过流材质可选,满足不同腐蚀性液体的需要

型号编制说明
ADE-PD-MP0.35/1.0-R
ADE--艾迪尔
PD--脉动阻尼器
M--隔膜式;Q--气囊式
P--PVC;S--304;SS--316L;D--PVDF;C--碳钢
0.35--容积(L)
1.0--额定压力(MPa)
R--联接方式(R:螺纹;F:法兰)

尺寸规格表
规格型号 材质 公称容积(L) 额定压力(MPa) 联接方式 尺寸D*Hmm
ADE-PD-MP0.35/1.0 塑料 0.35 1.0 Rc1/2”
ADE-PD-MP0.6/1.0 塑料 0.6 1.0 Rc3/4”
ADE-PD-MP1.0/1.0 塑料 1.0 1.0 Rc1”
ADE-PD-MP2.0/1.0 塑料 2.0 1.0 Rc1-1/4”
ADE-PD-MP4.0/1.0 塑料 4.0 1.0 Rc1-1/2”
ADE-PD-MS0.15/2.5 金属 0.15 2.5 Rc1/2”
ADE-PD-MS0.35/2.5 金属 0.35 2.5 Rc1/2”
ADE-PD-MS0.6/2.5 金属 0.6 2.5 Rc3/4”
ADE-PD-MS1.0/2.5 金属 1.0 2.5 Rc1”
ADE-PD-MS2.0/2.5 金属 2.0 2.5 Rc1-1/4”
ADE-PD-MS4.0/2.5 金属 4.0 2.5 Rc1-1/2”
ADE-PD-MS6.0/2.5 金属 6.0 2.5 Rc2”
ADE-PD-MSS0.15/2.5 金属 0.15 5.0 Rc1/2”
ADE-PD-MSS0.35/2.5 金属 0.35 5.0 Rc1/2”
ADE-PD-MSS0.6/2.5 金属 0.6 5.0 Rc3/4”
ADE-PD-MSS1.0/2.5 金属 1.0 5.0 Rc1”
ADE-PD-MSS2.0/2.5 金属 2.0 5.0 Rc1-1/4”
ADE-PD-MSS4.0/2.5 金属 4.0 5.0 Rc1-1/2”
ADE-PD-MSS6.0/2.5 金属 6.0 5.0 Rc2”


序号 名称
1 脉动阻尼器下体
2 隔膜片
3 脉动阻尼器上体
4 螺钉组件
5 充气阀体O形圈
6 充气阀
7 充气阀O形圈
8 充气阀体
9 压力表密封垫圈
10 压力表







多种材质可选:
塑料:PVC,PP,PVDF
金属:304,316L,碳钢,哈氏合金
隔膜材质:PTFE复合、NBR、EPDM、VITON
注:介质温度:金属材质为-18~90℃,PVC材质-18~60℃
    以上型号及参数仅供参考,购买时请咨询我公司
可根据客户要求定制

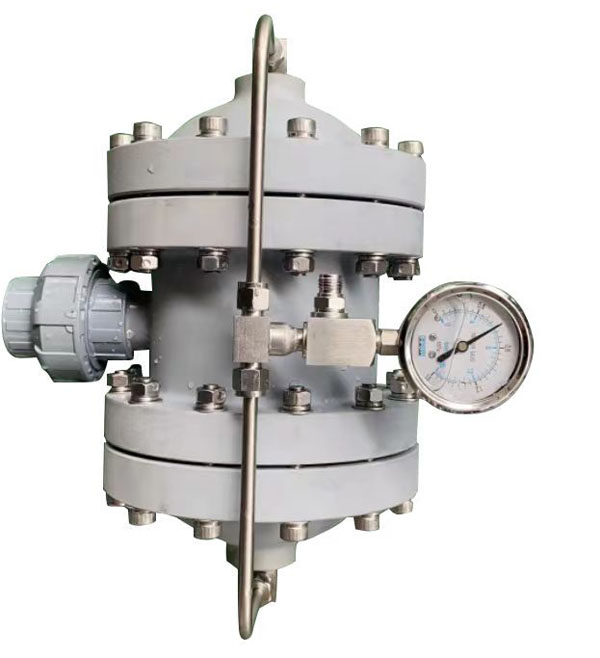

规格型号 材质 公称容积(L) 额定压力(MPa) 联接方式 尺寸D*Hmm
ADE-PD-QP0.4/1.0 塑料 0.4 1.0 Rc1/2”
ADE-PD-QP0.63/1.0 塑料 0.63 1.0 Rc1/2”
ADE-PD-QP1.0/1.0 塑料 1.0 1.0 Rc3/4”
ADE-PD-QP1.6/1.0 塑料 1.6 1.0 Rc3/4”
ADE-PD-QP2.5/1.0 塑料 2.5 1.0 Rc1”
ADE-PD-QP4.0/1.0 塑料 4.0 1.0 Rc1”
ADE-PD-QP6.3/1.0 塑料 6.3 1.0 Rc1-1/4”
ADE-PD-QP10/1.0 塑料 10 1.0 Rc1-1/2”
ADE-PD-QS0.4/10 塑料 0.4 10 M27*2
ADE-PD-QS0.63/10 塑料 0.63 10 M27*2
ADE-PD-QS1.0/10 塑料 1.0 10 M27*2
ADE-PD-QS1.6/10 塑料 1.6 10 M42*2
ADE-PD-QS2.5/10 塑料 2.5 10 M42*2
ADE-PD-QS4.0/10 塑料 4.0 10 M42*2
ADE-PD-QS6.3/10 塑料 6.3 10 M60*2
ADE-PD-QS10/10 塑料 10 10 M60*2

多种材质可选:
塑料:PVC,PP,PVDF
金属:304,316L,碳钢,哈氏合金
气囊材质:NBR、EPDM、VITON
注:介质温度:金属材质为-18~90℃,PVC材质-18~60℃
    以上型号及参数仅供参考,购买时请咨询我公司
可根据客户要求定制
