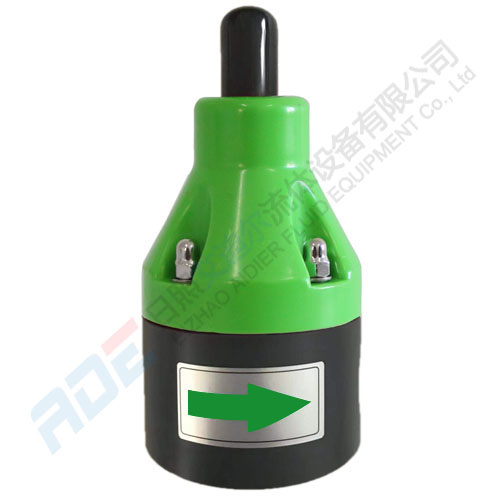

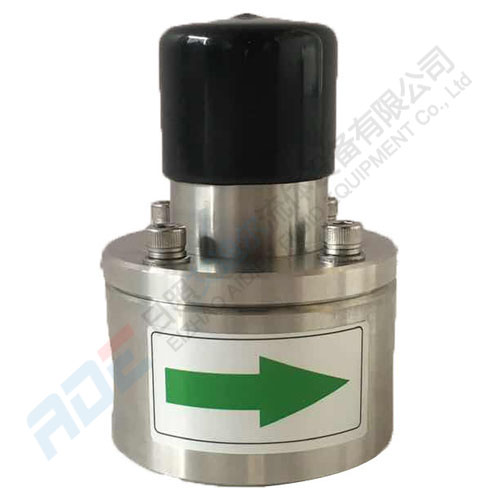

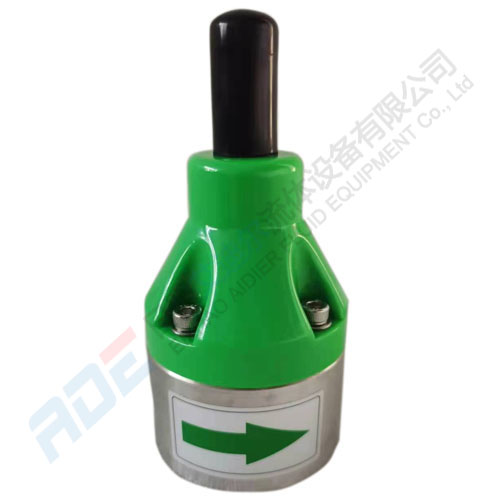

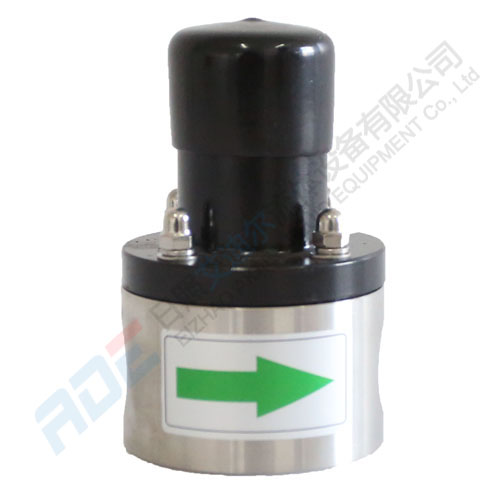

背压阀(内螺纹连接)

背压阀安装在泵的出口管路上,其作用是使泵和背压阀之间的管路中保持一定的压力

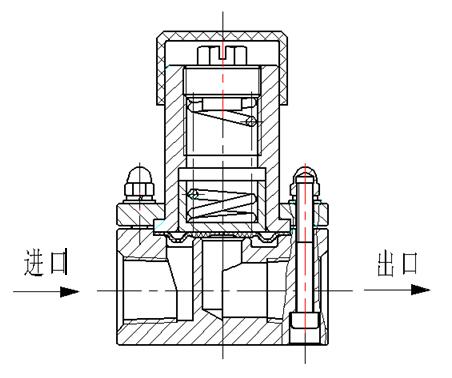

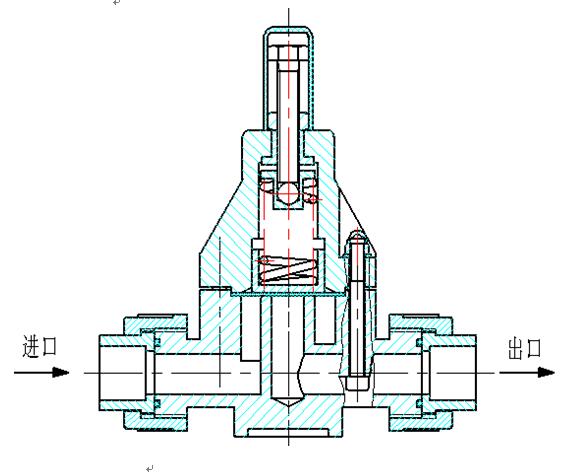

工作原理
背压阀是通过弹簧的弹力来工作的。在泵排出冲程,液体顶开隔膜,通过背压阀;在泵的吸入冲程,在弹簧的作用下,隔膜关闭通道,使泵与背压阀之间保持一定的压力。在排液口低于溶液箱液位时,泵停止工作后,管路会形成虹吸管,液体可能通过泵的单向阀,形成泄露,安装背压阀后可自动关闭管路,使之不能形成虹吸管。

特点
为背压阀的两端管路提供压力差
防止液体虹吸或自流
与脉动阻尼器配合使用减小水锤对系统的危害
压力可调,使用方便
耐腐蚀隔膜密封,无泄漏
压力调节部分与过流部分由隔膜隔离的结构,使用寿命长
多种过流材质可选,满足不同腐蚀性液体的需要

型号编制说明
ADE-BV-P15/0.3-R
ADE--艾迪尔
BV--背压阀
P--PVC;S--304;SS--316L;D--PVDF;C--碳钢
15--接口口径(DN)
0.3--背压压力(MPa)
R--联接方式(R:螺纹;F:法兰;B:由令)

尺寸规格表
规格型号 材质 公称通径 设定压力 联接方式 尺寸D*Hmm
ADE-BV-P6/0.3-R 塑料 DN6 0.1-0.3 Rc1/8”
ADE-BV-P8/0.3-R 塑料 DN8 0.1-0.3 Rc1/4”
ADE-BV-P10/0.3-R 塑料 DN10 0.1-0.3 Rc3/8”
ADE-BV-P15/0.3-R 塑料 DN15 0.1-0.3 Rc1/2”
ADE-BV-P20/0.3-R 塑料 DN20 0.1-0.3 Rc3/4”
ADE-BV-P25/0.3-R 塑料 DN25 0.1-0.3 Rc1”
ADE-BV-P32/0.3-R 塑料 DN32 0.1-0.3 Rc1-1/4”
ADE-BV-P40/0.3-R 塑料 DN40 0.1-0.3 Rc1-1/2”
ADE-BV-P50/0.3-R 塑料 DN50 0.1-0.3 Rc2”
ADE-BV-P65/0.3-R 塑料 DN65 0.1-0.3 Rc2-1/2”
ADE-BV-P80/0.3-R 塑料 DN80 0.1-0.3 Rc3”
ADE-BV-P100/0.3-R 塑料 DN100 0.1-0.3 Rc4”
ADE-BV-S6/0.3-R 金属 DN6 0.1-0.3 Rc1/8”
ADE-BV-S8/0.3-R 金属 DN8 0.1-0.3 Rc1/4”
ADE-BV-S10/0.3-R 金属 DN10 0.1-0.3 Rc3/8”
ADE-BV-S15/0.3-R 金属 DN15 0.1-0.3 Rc1/2”
ADE-BV-S20/0.3-R 金属 DN20 0.1-0.3 Rc3/4”
ADE-BV-S25/0.3-R 金属 DN25 0.1-0.3 Rc1”
ADE-BV-S32/0.3-R 金属 DN32 0.1-0.3 Rc1-1/4”
ADE-BV-S40/0.3-R 金属 DN40 0.1-0.3 Rc1-1/2”
ADE-BV-S50/0.3-R 金属 DN50 0.1-0.3 Rc2”
ADE-BV-S65/0.3-R 金属 DN65 0.1-0.3 Rc2-1/2”
ADE-BV-S80/0.3-R 金属 DN80 0.1-0.3 Rc3”
ADE-BV-S100/0.3-R 金属 DN100 0.1-0.3 Rc4”


多种材质可选:
塑料:PVC,PP,PTFE,PVDF
金属:304,316L,碳钢,哈氏合金

注:介质温度:金属材质为-18~90℃,PVC材质-18~60℃
    以上型号及参数仅供参考,购买时请咨询我公司
可根据客户要求定制

尺寸规格表
规格型号 材质 公称通径 设定压力 联接方式 尺寸D*Hmm
ADE-BV-P15/0.3-B 塑料 DN15 0.1-0.3 Rc1/2”
ADE-BV-P20/0.3-B 塑料 DN20 0.1-0.3 Rc3/4”
ADE-BV-P25/0.3-B 塑料 DN25 0.1-0.3 Rc1”
ADE-BV-P32/0.3-B 塑料 DN32 0.1-0.3 Rc1-1/4”
ADE-BV-P40/0.3-B 塑料 DN40 0.1-0.3 Rc1-1/2”
ADE-BV-P50/0.3-B 塑料 DN50 0.1-0.3 Rc2”

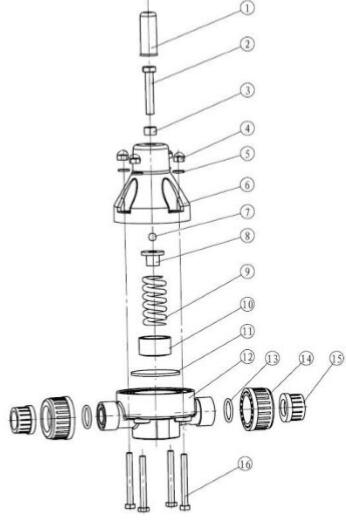

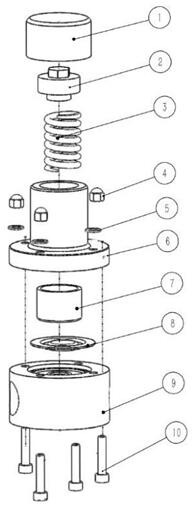

序号 名称 序号 名称
1 阀帽 9 弹簧
2 调节螺栓 10 支撑盘
3 锁紧螺母 11 膜片
4 螺母 12 下阀体
5 垫圈 13 O形圈
6 上阀体 14 活接螺母
7 钢球 15 承插接头
8 弹簧压盘 16 螺栓












多种材质可选:
塑料:PVC,PVDF

注:以上型号及参数仅供参考,购买时请咨询我公司
可根据客户要求定制
