ADE系列隔膜式脉动阻尼器使用说明书

一、概述................................................................................................1

二、主要功能........................................................................................1

三、工作原理........................................................................................1

四、产品特点........................................................................................1

五、脉动阻尼器的使用........................................................................1

六、选型指南........................................................................................2

七、脉动阻尼器的保存........................................................................3

八、注意事项........................................................................................3

九、常见故障及排除............................................................................4

十、结构示意图及明细........................................................................5

十一、典型安装图................................................................................6

附：脉动阻尼器的充气说明................................................................7


一、概述

脉动阻尼器是消除管路脉动的常用元件，是计量泵必须配备的附件。脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化来平滑管路脉动。

二、主要功能

1、减小水锤对系统的危害。
2、减小流速波动的峰值。
3、保护管路、弯头、接头不受压力波动的冲击。
4、为计量泵创造良好的工作环境并改善泵的工作性能。
5、允许系统使用更小的管径，降低成本。
6、和背压阀等配合使用可以使管路的压力波动减小。
7、降低系统的能耗。

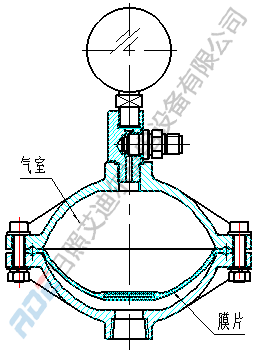

三、工作原理

根据玻意耳定律P₁V₁=P₂V₂，通过改变气体的体积来平滑管路脉动。对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉动阻尼器吸收多余流量的液体；波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。

四、产品特点

1、可以预充气体，充气后平滑脉动的效果比空气室式脉动阻尼器的效果有显著提高。
2、气体不与管路液体接触；气体不会因溶解到液体里而损失。
3、膜片设有限位挡板，可有效保护膜片。

五、脉动阻尼器的使用

隔膜式脉动阻尼器最高使用压力为：塑料材质的为1.0MPa，金属材质的有2.5MPa和5.0MPa两种，禁止超压使用，以免壳体破裂发生危险。PTFE+NBR复合膜片最高耐温70℃。最低使用温度-10℃，最佳使用温度10~45℃，如需高温请咨询我公司。
安装过程中，应避免发生碰撞，以防壳体破裂。安装时应在脉动阻尼器周围预留足够的空间，便于脉动阻尼器预充气体及日后的维护、调整。脉动阻尼器与固定支架间应垫有减震材料，以吸收脉动阻尼器壳体的震动能量，同时防止产生共震。
使用前预充氮气或氩气，压力为系统平均压力的50%-80%。若安装在泵出口处，推荐预充60%的压力，若安装在泵入口处，推荐预充70%-80%。若长期不用应放掉预充气体，以延长膜片寿命。脉动阻尼器膜片材质为聚四氟乙烯衬橡胶，最好不要预充氧化性气体（如氧气、空气），否则会加快橡胶的氧化速度，减少膜片的使用寿命。
使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不摆动说明预充气体压力过大或者管路不通。

六、选型指南

脉动阻尼器的选型应根据液压管路的波动量来选定，对于容积泵，可根据冲程流量来选定。脉动阻尼器的容积越大平滑脉动效果越好。
如果你不能确定系统允许的脉动量，可以参考下表

系统元件或目的	允许最大脉动量（%）
传感器	±0.5
测量/计量	±1.0
转子流量计	±2.5
密封保护	±5.0
节能	±7.5
消除水锤现象	±10

一般情况下可按下式粗略估算所需脉动阻尼器容积：
V≥冲程流量（L）×10

当需要精确计算阻尼器的所需容量时，可根据下列公式选取：
选择脉动阻尼器时要涉及的参数：
最低工作压力—P1，
最高工作压力—P2，
预充气体体积（与阻尼器额定容积V相等或稍低）—V0，
预充气体压力—P0，
泵的冲程流量—Q

当阻尼器作吸收脉动用时：（系数K的选用参见下表）

泵的形式	K
1只活塞单作用式	0.69
1只活塞双作用式	0.29
2只活塞单作用式	0.29
2只活塞双作用式	0.17

七、脉动阻尼器的保存

清洗脉动阻尼器内的被输送物的残留物；释放气室内的气体，使内外压强相同；干燥脉动阻尼器；密封在塑料薄膜内。
由于膜片会老化等原因，脉动阻尼器不易长时间保存（最好不要超过两个月）。结束保存期后，需重新测试脉动阻尼器的密封状况及检查膜片是否损坏。

八、注意事项

1、安装在离泵距离近的位置平滑脉动的效果会更好。
2、竖直安装比水平安装效果更好。
3、预充气体压力并非越大越好。
4、避免与系统发生共振。
5、与背压阀同时使用时，应安在泵与背压阀之间，以吸收泵与背压阀间的流量峰值，减缓背压阀膜片的磨损速度。
6、脉动阻尼器应在室内使用，避免阳光直射，远离火源、热源。室外使用应加防护棚或防护罩。
7、若管路液体为危险品，应为脉动阻尼器加防护罩，防止壳体破裂后溢出的物料伤害人体或者污染环境。
8、每天检查预充气体压力，塑料材质的每月检查壳体有无破裂，每持续工作2500小时或断续工作六个月检查一次隔膜片，根据实际情况决定是否更换。
9、隔膜式脉动阻尼器不是传热元件，使用过程中不得对脉动阻尼器加热或冷却，如需加热或冷却需特殊定制。
10、对脉动阻尼器进行任何维护以前，应停止运转设备，释放压力，关闭脉动阻尼器与系统相联的阀门，确认脉动阻尼器内没有压力。维修时注意防止被输送液体伤害人体。
11、运转中发现隔膜破裂应及时切断电源。

九、常见故障及排除

1、漏气漏压
可能原因：压力表、充气阀等接口密封不严；膜片边缘压制不严密。
排除措施：将接口密封，拧紧螺丝；如不严密，可拆卸检查密封垫。
2、无缓冲效果
可能原因：膜片破损；充气压力过小或过大（高于工作压力）。
排除措施：更换膜片；充气至要求压力。

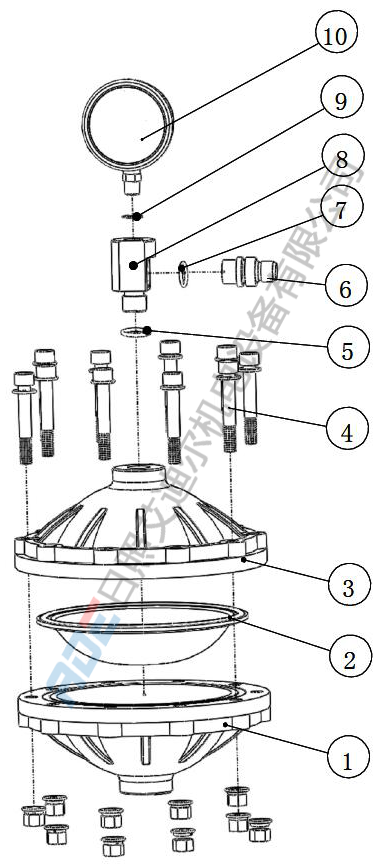

十、结构示意图及明细

序号	名称
1	脉动阻尼器下体
2	隔膜片
3	脉动阻尼器上体
4	螺钉组件
5	充气阀体O形圈
6	充气阀
7	充气阀O形圈
8	充气阀体
9	压力表密封垫圈
10	压力表

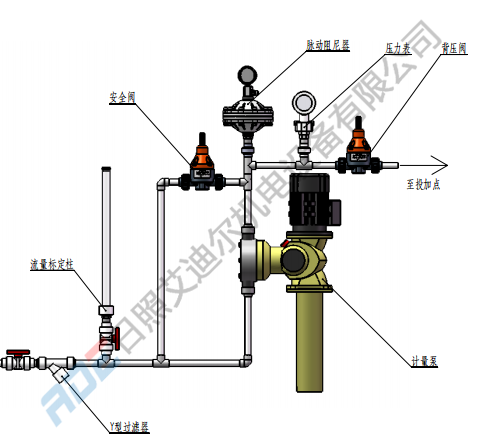

十一、典型安装图

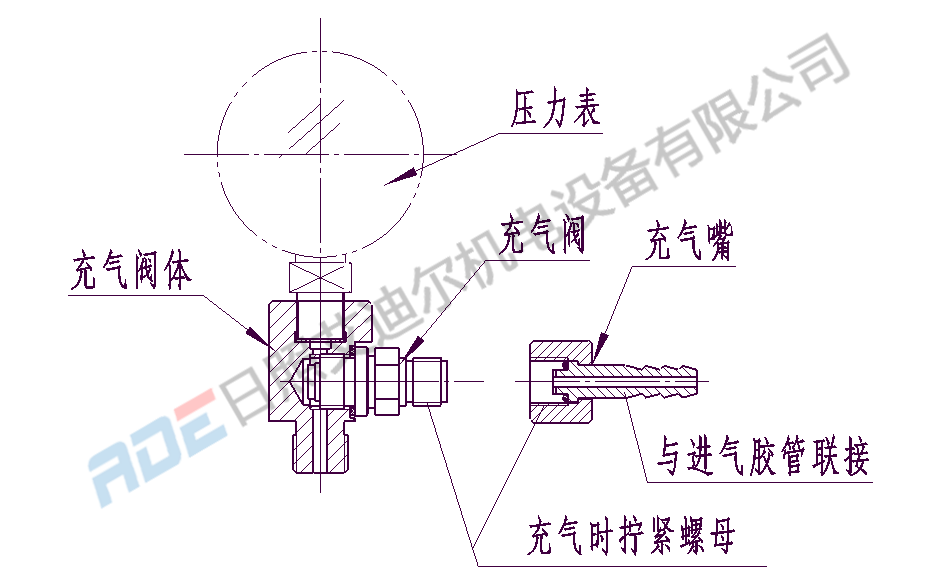

附：脉动阻尼器的充气说明
充气时将充气嘴上的螺母与充气阀拧紧，将胶管一端插入充气嘴的软管接头，另一端与充气机或气瓶上的接头连接，并用管箍将胶管与接头紧固，然后启动充气机或打开气瓶即可充气。充气时注意阻尼器上方的压力表指示，当充至规定压力后，迅速拧松充气嘴上的螺母，充气阀可自动关闭。
如需将阻尼器气室内的气体放掉或将气体压力降低一些，也可用充气嘴拧紧在充气阀上（此时不需连接胶管），将充气阀打开即可放气。
